GZDW系列直流電源系統

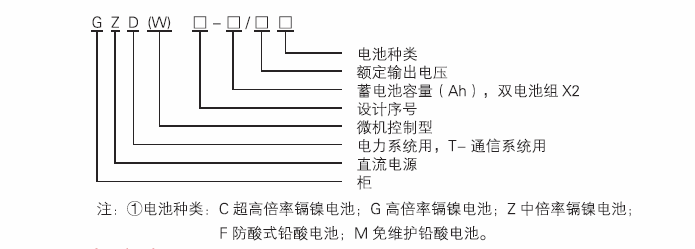

型號含義

產品概述

目前我國各地的發電廠，水電站35Kv、220kV、110kV等各類變電站，所使用直流電源設備（包括供給斷路器分合閘用，后備電池充電以及2次回路的儀器表等低壓設備用電）大部分采用的是相控電源或磁飽和式電源，由于受工藝水平和器件特性的限制，上述電源存在很多不足之處，應該說已遠遠不能滿足飛速發展的電力工程的需要。而以體積小、重量輕、效率高、輸出紋波極低、動態響應快、控制精度高、模塊可疊加輸出為特點的高頻開關電源逐步取代相控電源已是大勢所趨，特別是近幾年來電力電子技術的迅猛發展以及功率、器件制造工藝技術提高，更使高頻開關電源的可靠性，及適用面大大優于相控電源和磁飽和式電源。

應用領域

GZD（W）系列直流電源柜適用于10~500kV變電站、發電廠和高層建筑、住宅小區等配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其他需要直流電源的場所。

本產品符合GB/T8456-1996《低壓直流成套開關設備》的規定。

本產品充電裝置可用高頻充電模塊和相控充電機。

本產品微機控制器可用PLC控制器和單片機型。

性能特點

★采用開關電源的模塊化設計，N+1熱備份。

★充電模塊可以帶電熱插拔，平均維護時間大幅度減少。

★動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。

★硬件低差自主均流技術，模塊間輸出電流量最大不平衡度優于5%。

★可靠的防雷和電器絕緣措施，選配的絕緣監測裝置能夠?qū)崿F(xiàn)監測系統絕緣情況，確保系統和人身安全。

★系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。

★采用現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。系統采用獨有的“一線通”接線技術，大大方便大容量直流系統的屏內接線，方便用戶維護。

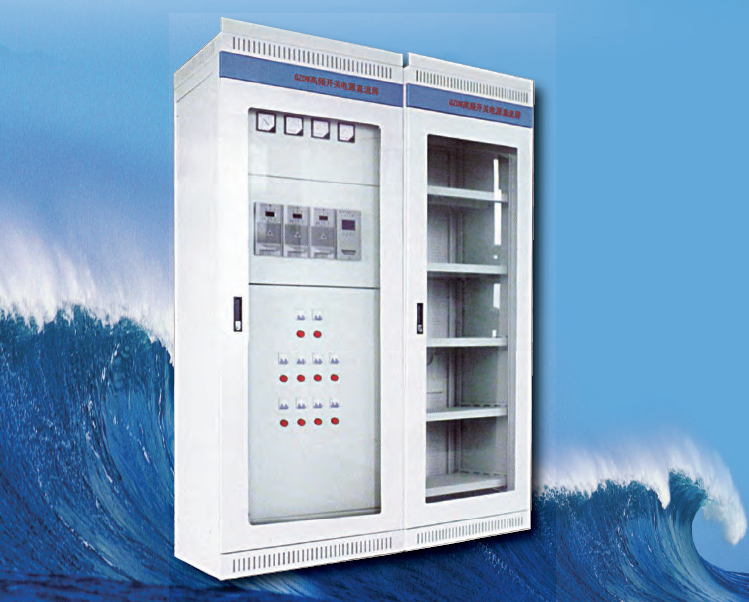

★柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方，結構設計便于設備安裝調試、維護檢修與運行操作。

★外形尺寸有（高×寬×深）2260×800×600mm，2260×800×800mm兩種常規標準規格，并且可根據用戶要求定制非標柜。
