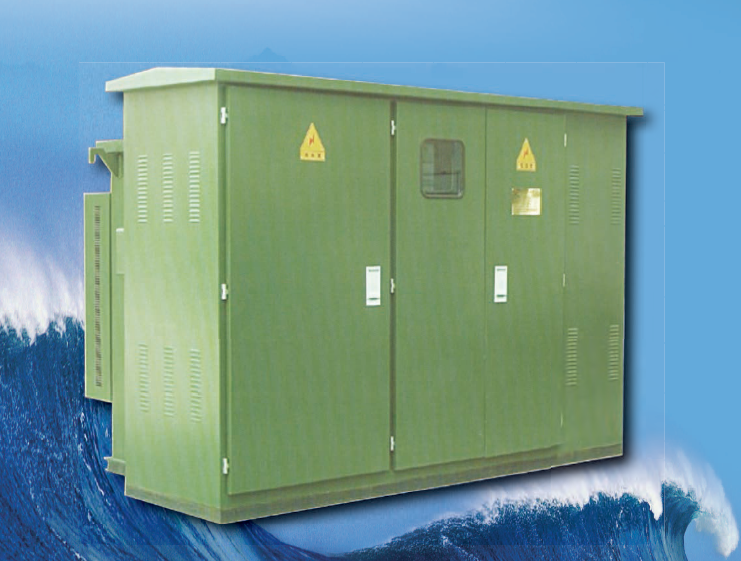

ZGS系列美式箱變

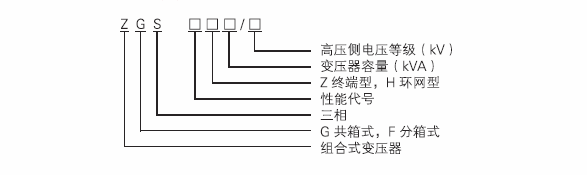

型號含義

產品概述

共箱式箱變（ZGS型）是將變壓器器身、高壓負荷開關及保護用熔斷器放置同一油箱內，大大減少了設備的體積，箱體為全密封結構，采用隱蔽式高強度螺栓及耐油丁腈橡膠墊圈密封箱蓋，可長期承受50kPa壓力，箱體在設計上充分考慮了防水、防凝露的要求。頂蓋設計有5%坡度防止積水。箱門為三點連鎖，只有在打開低壓間隔后才可以打開高壓間隔。

結構特點

分箱式箱變（ZFS型）采用負荷開關與變壓器分隔式結構，是一種更適合我國用戶習慣的改進型的美式預裝變電站，它保持了美式預裝變電站體積小、價格低、全絕緣、全屏蔽、使用安全可靠等特點，解決了高壓負荷開關及熔斷器操作所產生的游離碳對對變壓器的影響，增大了低壓間隔空間，可以提供多種低壓及無功補償方案，降低了預裝式變電站整體高度，增強了預裝式變電站適應環境的能力。

應用領域

ZGS型預裝式變壓器（又稱美式箱變）是在總結多年來對美式箱變的現場服務和運行經驗的基礎上，消化吸收國外先進技術和設計理念，專門為我國城市配網而設計制造的新型產品。具有供電可靠、結構合理、安裝迅速、靈活、操作方便、體積小、美觀大方等卓越性能。主要用于10kV的城鄉電網中，也適用于工礦企業、機場、車站、港口、高速公路、地鐵等公共場所。

正常使用環境

★戶外

★環境溫度：-25℃~+40℃

★24小時周期內平均溫度不超過+30℃

★海拔高度低于1000m

★風速不大于34m/s

★相對濕度：日平均值不大于95%，月平均值不大于90%

★無劇烈震動和沖擊及爆炸危險場所

★周圍空氣不受腐蝕性在超過規定正常的環境條件下使用時，可與我公司協商解決。
